异地多活架构：跨地域高可用系统的设计与演进

多地多机房部署是互联网系统的必然发展方向。一个系统要走到这一步，必然要面对流量调配、数据拆分、网络延时、架构升级等一系列问题。尽管可采用的部署架构有很多，做法也各不相同，但反观国内大型互联网公司，真正做到异地多活的能有几个？本文从最简单的单机架构出发，沿着可用性不断提升的脉络，逐步推演出异地多活架构的完整面貌，并结合阿里单元化方案解析工业级落地实践。

为什么需要异地多活？

什么是异地多活？归纳起来就是分布在异地的多个站点同时对外提供服务。多活和双活的区别是什么？其实就是提供服务的机房数量多少的区别——一个是多个机房同时提供服务，一个是两个机房同时提供服务。但如果前面加了"同城"还是"异地"那就意味着有本质的区别，技术难度也有天壤之别。

了解异地多活需要从架构设计的原则来谈。一个好的软件架构应当遵循三个核心原则：高性能、高可用、易扩展。其中高性能意味着系统要能处理更大的业务流量、更低的响应延迟；易扩展表示系统能以最小的代价去扩展，比如系统遇到大流量压力时可以在不改动代码的前提下进行扩容。

而高可用通常用两个指标来衡量：

指标	含义
MTBF（Mean Time Between Failure）	两次故障的间隔时间，越长说明系统越稳定
MTTR（Mean Time To Repair）	故障恢复时间，越短说明对用户影响越小

可用性的计算公式为：可用性（Availability）= MTBF / (MTBF + MTTR) × 100%

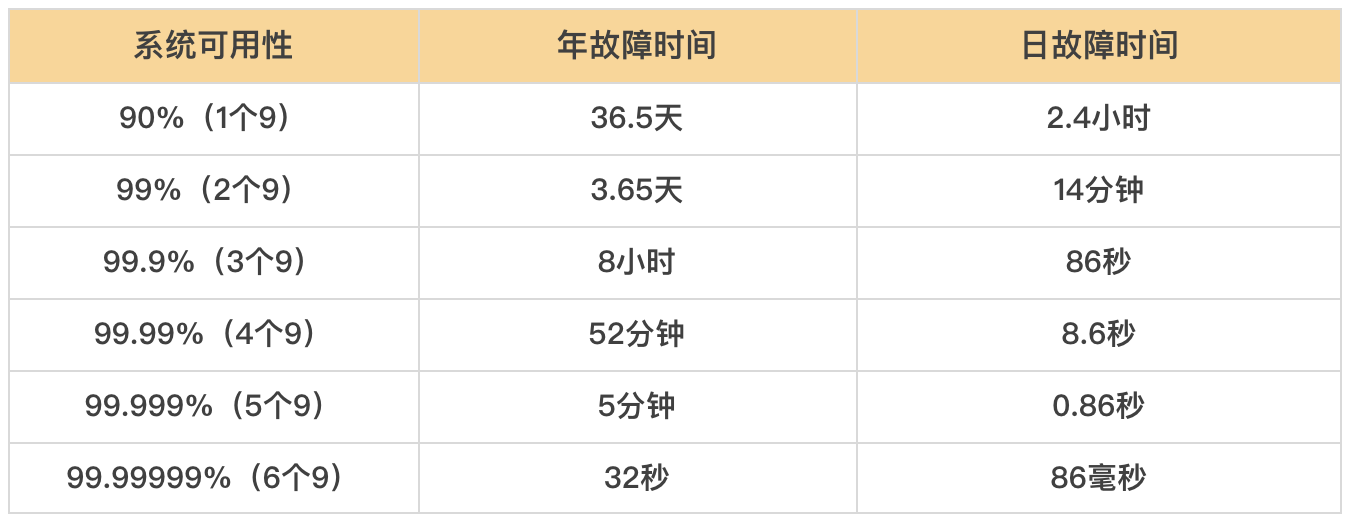

通常用"N 个 9"来描述系统的可用性等级：

要达到 4 个 9 以上的可用性，平均每天的故障时间必须控制在 10 秒以内。故障时间越短，系统可用性越高，每提升 1 个 9，都对系统设计提出更高的要求。

然而故障是不可避免的，尤其对于现在的互联网系统，发生问题的概率很大。这些故障一般体现在三个方面：

• 硬件故障：交换机、路由器、磁盘等硬件损坏
• 软件问题：代码 Bug、配置错误、依赖服务异常
• 不可抗力：地震、水灾、火灾、停电、光缆被挖断

这些风险随时都有可能发生，历史上不乏惨痛的教训：

时间	事件	影响
2013.07	微信因市政施工导致光缆被挖断	宕机数小时
2015.05	杭州光纤被挖断	近 3 亿用户约 5 小时无法访问支付宝
2021.07	B站部分服务器机房故障	整站持续 3 小时无法访问
2021.10	富途证券机房电力闪断	用户 2 小时无法登录和交易

不同体量的系统关注的重点不同：体量小时关注用户增长，这个阶段获取用户是一切；等用户体量上来了，会重点关注性能，优化接口响应时间、页面打开速度，这个阶段更多关注用户体验；等体量再大到一定规模后，可用性就变得尤为重要。像微信、支付宝这种全民级应用，如果机房发生一次故障，影响范围是非常巨大的。对于全民级应用而言，再小概率的风险也不能忽视——这就是异地多活存在的根本原因。

一句话总结：异地多活的本质驱动力，是随着系统体量增长，可用性从"锦上添花"变成了"生死攸关"。

部署架构的演进历程

第一阶段：单机架构

最简单的模型：客户端请求 → 业务应用 → 单机数据库 → 返回结果。

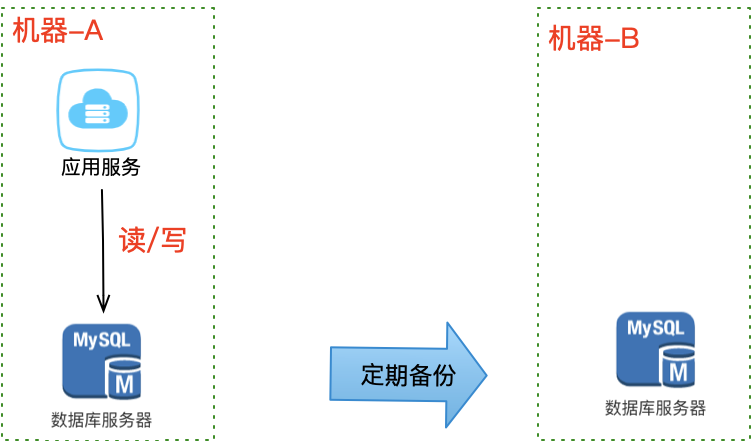

数据库单机部署，一旦遭遇意外，所有数据全部丢失。如何避免这个问题？最直接的方案就是做备份——对数据库文件定期复制到另一台机器上，这样即使原机器丢失数据，依旧可以通过备份恢复。

但这种方案存在两个问题：

• 恢复需要时间：业务需先停机再恢复数据，停机时间取决于数据量
• 数据不完整：因为是定期备份，数据肯定不是最新的，完整程度取决于备份周期

数据库越大，故障恢复时间越长，这种方案可能连 1 个 9 都达不到。有没有更好的方案呢？如果你对 MySQL 有了解的话，可能立即想到数据库的主从副本。

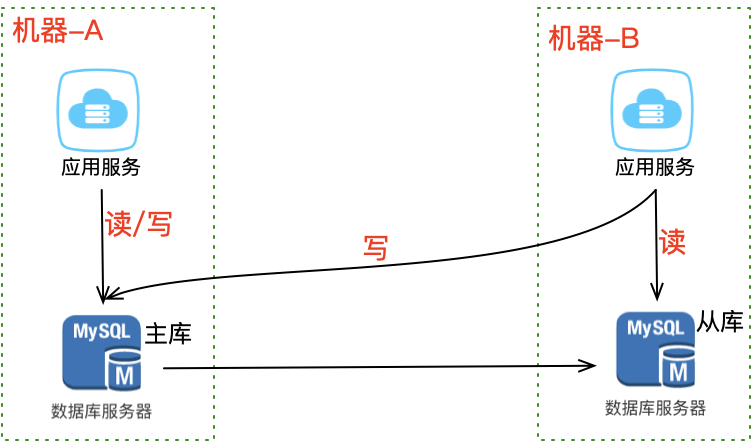

第二阶段：主从副本

在另一台机器上部署数据库从库（slave），与主库（master）保持实时同步。

这个方案的优点在于：

优势	说明
数据完整性高	主从实时同步，数据差异极小
抗故障能力提升	主库异常时从库可切换为主库
读性能提升	业务可直接读从库，分担主库压力

不仅大大提高了数据库的可用性，还提升了系统的读性能。

提升系统可用性的关键就是冗余——担心一个实例故障就部署多个实例，担心一台机器宕机就部署多台机器。

第三阶段：同城灾备

作为一个技术规划者，面对技术方案什么时候都要往最坏处去想，不能觉得某个场景发生问题的几率很小就放过。机房级别的风险虽然概率小，但一旦发生影响巨大。应对方案就不能局限在一个机房内了——需要在同城再搭建一个机房，用专线网络连通。原机房叫 A 机房，新机房叫 B 机房。有了新机房怎么把它用起来？这里还要考虑数据风险。

冷备

为了避免 A 机房故障导致数据丢失，最简单的方案还是备份——A 机房的数据定时在 B 机房做备份。B 机房只做数据备份，不提供实时服务，只在 A 机房故障时才启用。为什么叫冷备？因为 B 机房是"冷"的，只有 A 机房故障时才会启用。

• 优点：数据有异地备份
• 缺点：数据不完整、恢复期间业务不可用

热备

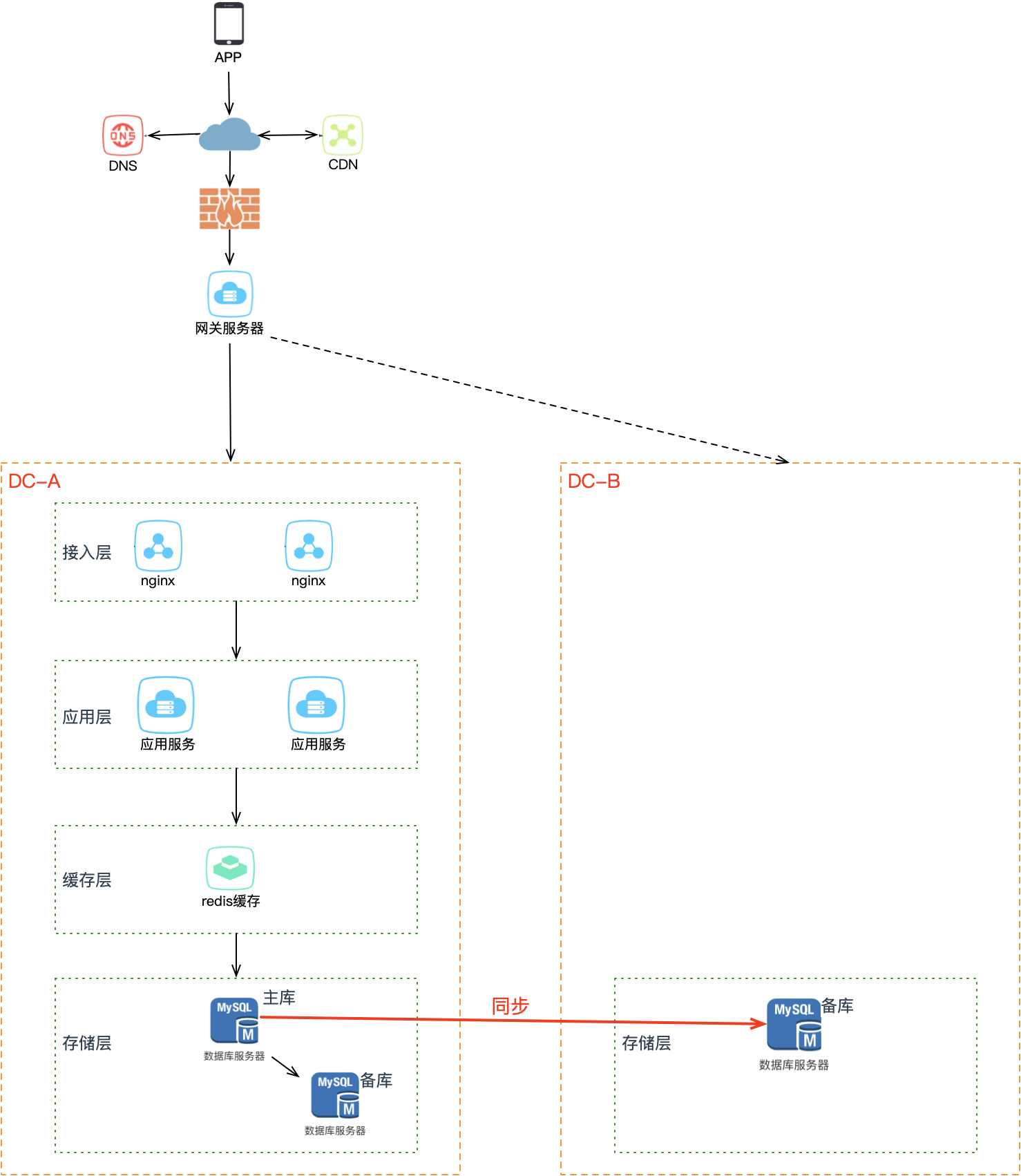

备份的问题依旧和之前一样：数据不完整、恢复数据期间业务不可用。所以我们还是需要用主从副本的方式，在 B 机房部署 A 机房的数据副本，这样就算整个 A 机房挂掉，B 机房也有比较完整的数据。

数据是保住了，但这时需要考虑另一个问题：如果 A 机房真挂掉了，要想保证服务不中断，你还需要在 B 机房紧急做这些事情：B 机房所有从库提升为主库、部署应用启动服务、部署接入层配置转发规则、DNS 指向 B 机房接入流量。整个过程需要人为介入，且需花费大量时间来操作，恢复之前整个服务还是不可用的。

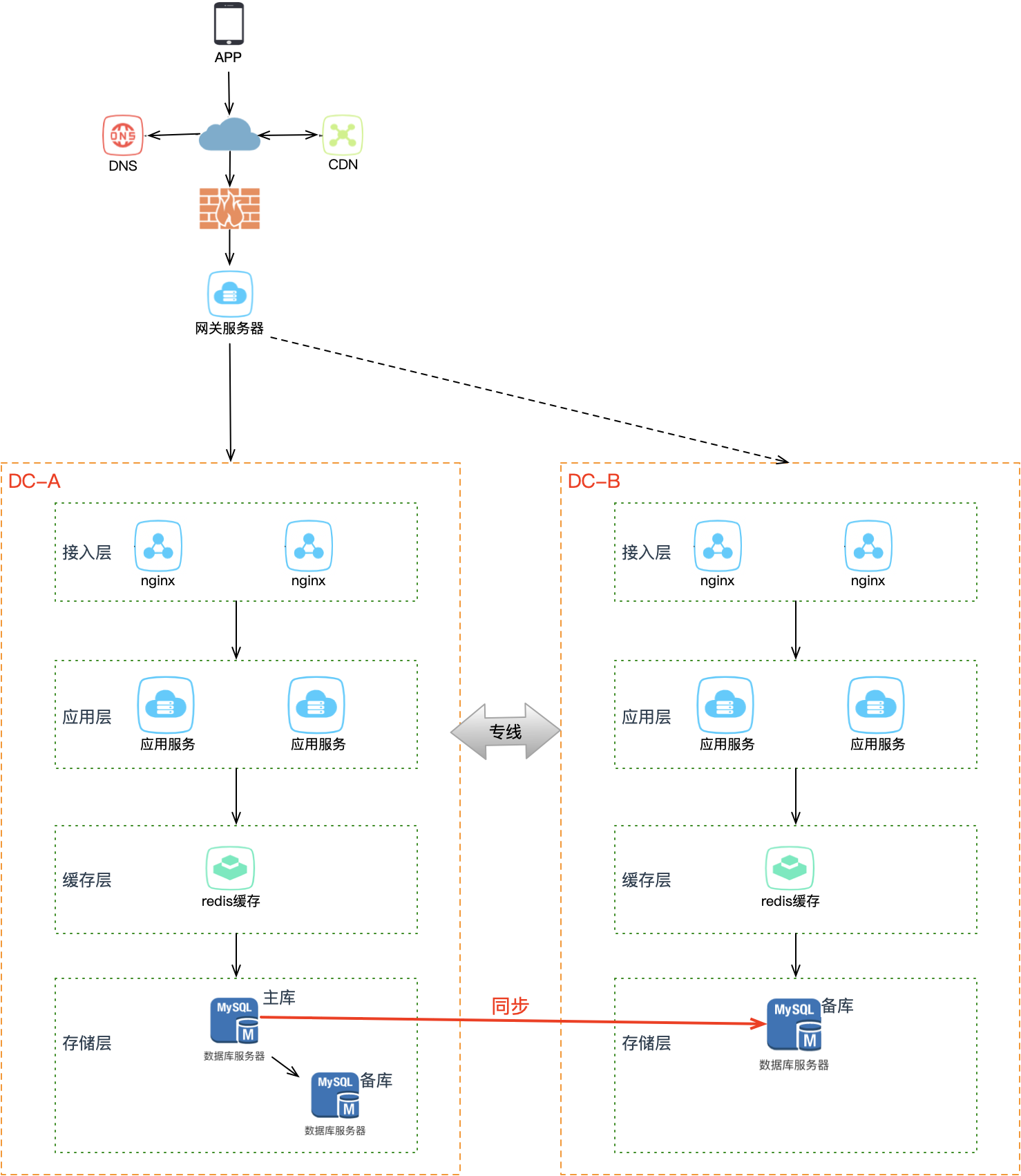

因此要想缩短业务恢复的时间，就必须把这些工作在 B 机房提前做好——不仅要在 B 机房部署 A 机房的数据副本，还要提前部署好接入层、业务应用。B 机房完整镜像 A 机房，从最上层的接入层到中间的业务应用到最下层的存储，全部部署就位，处于待命状态。

这样 A 机房整个挂掉，只需做两件事：B 机房所有从库提升为主库，DNS 指向 B 机房接入流量。热备相比冷备最大的优点是：随时可切换。

无论冷备还是热备，B 机房都处于备用状态，统称为同城灾备。它解决了机房级别的故障问题，可用性再次提升，但有一个隐患——B 机房从未经历过真实流量的考验，真的把全部流量切过去，不敢百分百保证它能正常工作。

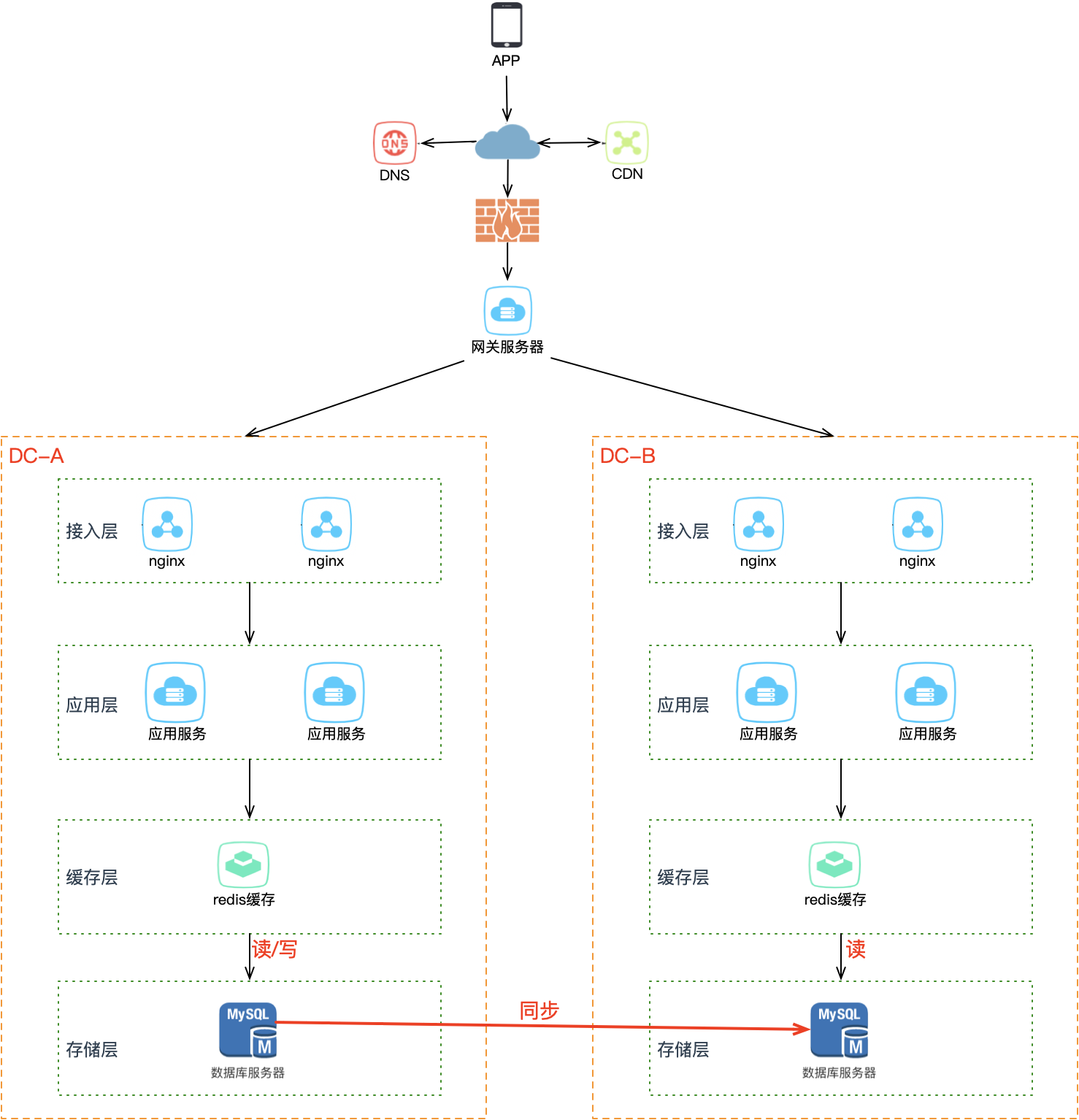

第四阶段：同城双活

从成本角度看，新部署一个机房需要购买服务器、带宽资源，花费成本非常高昂，只让它当一个后备军确实浪费。因此我们需要让 B 机房也接入流量、实时提供服务，好处有二：

1. 实时训练后备军：让 B 机房达到与 A 机房相同的"作战水平"，随时可切换
2. 分担流量压力：B 机房接入流量后，减轻 A 机房的负载

但 B 机房的存储是 A 机房的从库，默认不可写。B 机房的写请求打到本机房存储上肯定会报错。解决方案是在业务应用层做读写分离改造：

操作	路由策略
读请求	可读任意机房的存储
写请求	只允许写 A 机房（主库所在）

这会涉及到所有存储——MySQL、Redis 等都需要区分读写请求，有一定的业务改造成本。A 机房的存储都是主库，所以 A 是主机房，B 是从机房。

两个机房部署在同城，物理距离近，专线网络延迟可接受。业务改造完成后，B 机房可以从 10% → 30% → 50% → 100% 逐步接入流量，持续观察是否存在问题，逐渐让 B 机房的工作能力达到和 A 机房相同水平。现在 B 机房实时接入了流量，如果 A 机房挂了，就可以大胆地把 A 的流量全部切到 B 机房，完成快速切换。

同城双活比灾备更进一步：B 机房实时接入流量，且能应对随时的故障切换，系统弹性大大增强。在逻辑上我们是把两个机房看做一个整体来规划的，相当于把 2 个机房当作 1 个机房来用。

值得一提的是，在阿里内部，同城双活的整个模式应用层是双活的，两边的业务都有，但存储层都是主备或者本身的高可用模式——主在 A 机房、备在 B 机房，不会同时用。严格意义上来讲这是"伪同城双活"，因为数据层不是真正意义的双活。但在 2020 年的双 11，交易链路由于中心单元流量占比较大，一些核心服务（如下单服务）中心单元做了同城双活。这说明一个问题：并不是技术达不到，有时候部署方案需要综合考虑资源成本问题。

但两个机房在物理上仍处于同一城市。如果整个城市发生自然灾害（如 2021 年河南水灾），两个机房依旧存在全局覆没的风险。

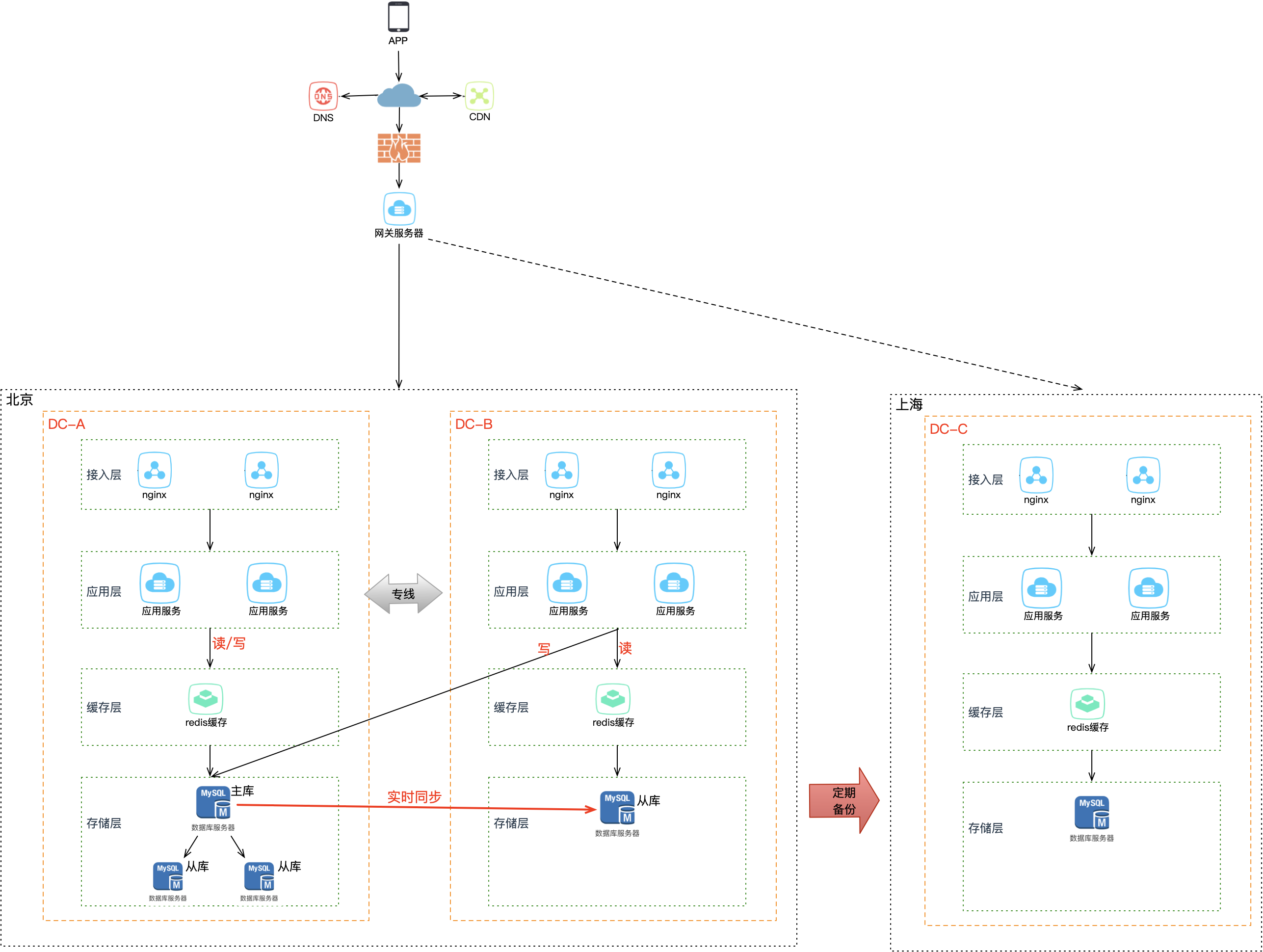

第五阶段：两地三中心

为了应对城市级别的灾难，这次冗余机房就不能部署在同一个城市了，需要把它放到距离更远的地方——部署在异地。通常建议两个机房的距离要在 1000 公里以上，这样才能应对城市级别的灾难（如果两个机房的距离到不了 1000 公里以上就不算异地部署）。假设 A、B 机房在北京，新部署的 C 机房放在上海，最简单的方案还是做冷备，定时把 A、B 机房的数据在 C 机房做备份。

两地是指 2 个城市，三中心是指 3 个机房，其中 2 个机房在同一城市同时提供服务（同城双活），第 3 个机房部署在异地只做数据灾备。这种架构方案常用于银行、金融、政企项目。但问题依旧：启用灾备机房需要时间，且启用后的服务不确定能否如期工作。

一句话总结：部署架构的演进就是不断用冗余换可用性的过程——从数据冗余到机房冗余，从同城冗余到异地冗余，每一步都在更大维度上做备份。

异地双活：跨越延迟的鸿沟

为什么"简单异地部署"行不通？

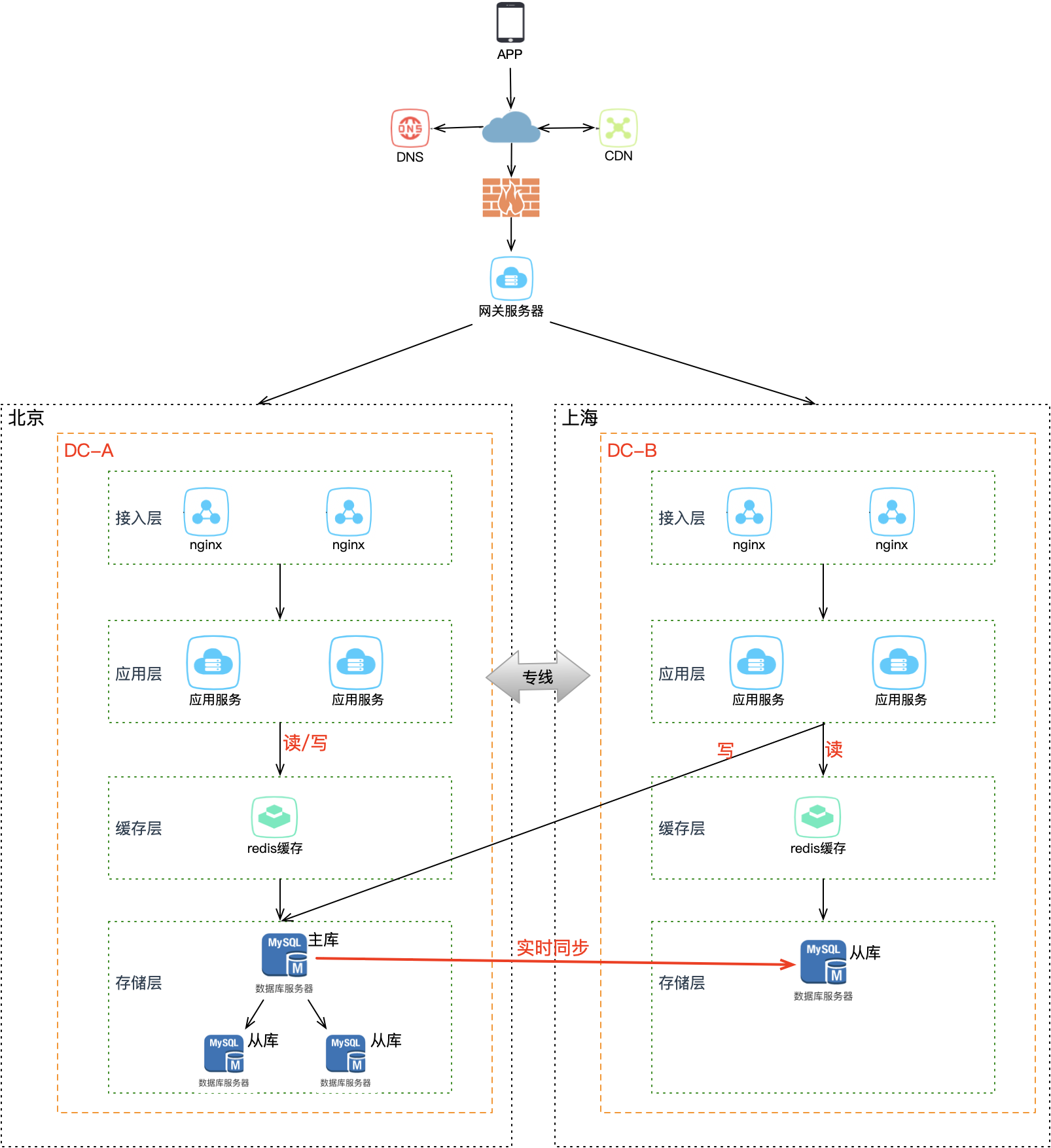

如果把同城双活的架构直接搬到异地（例如 A 在北京、B 在上海），会遇到一个致命问题——网络延迟。

北京到上海约 1300 公里，即使光纤以光速传输，一个来回也需要近 10ms。加上路由器、交换机等设备，实际延迟可达 30ms 左右。不止是延迟，远距离专线的质量远不如机房内网——延迟波动、丢包、甚至中断都是常态，不能过度信任和依赖跨城专线。

对业务的影响体现在：在 App 打开一个页面可能会访问后端几十个 API，如果每次都跨机房访问，整个页面的响应延迟可能达到秒级——这是不可接受的。

虽然机房按同城双活的模型部署在了异地，但这本质上是一种伪异地双活。

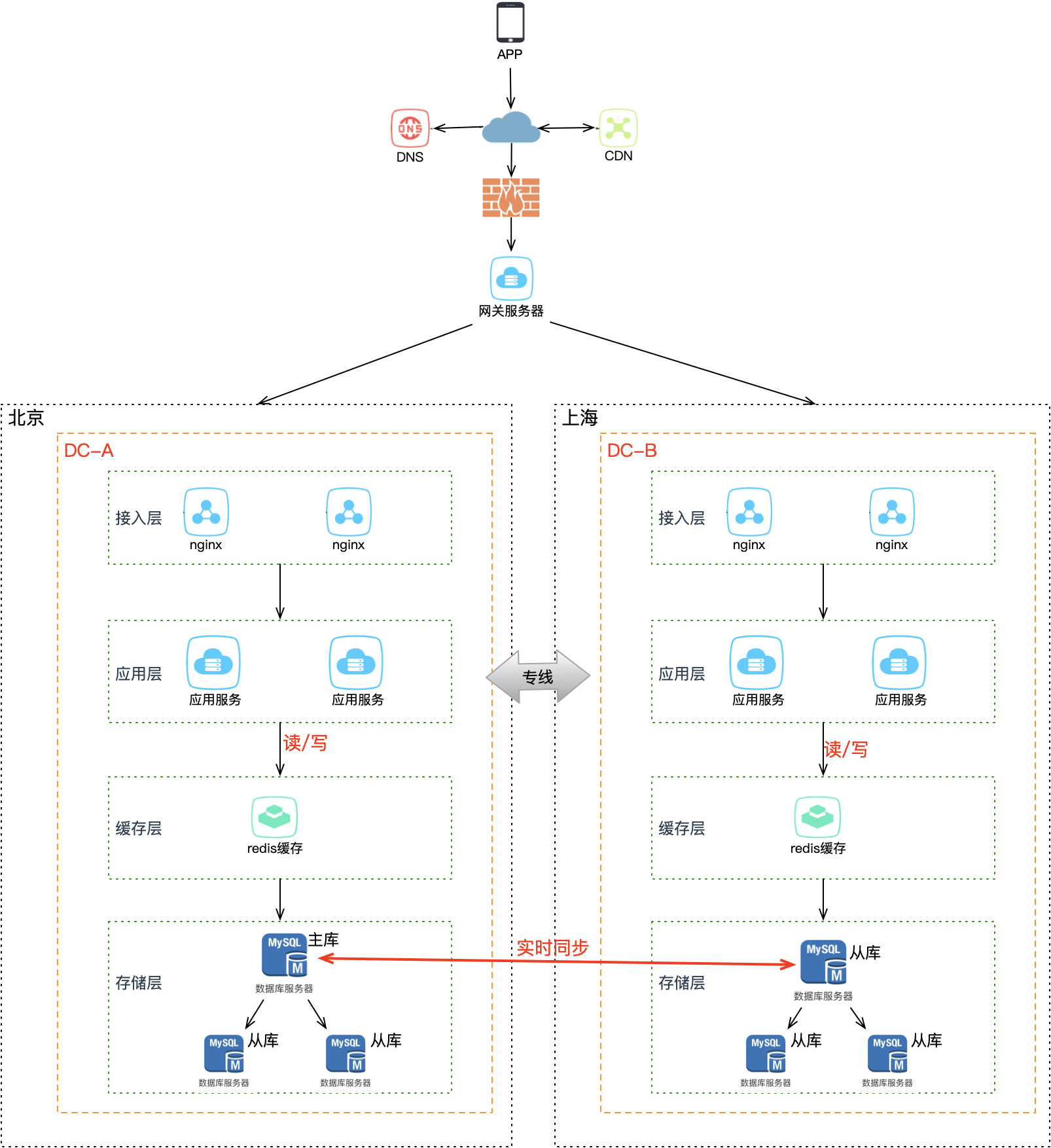

真正的异地双活：机房内闭环

既然跨机房延迟是客观存在的物理限制，核心思路就是尽量避免跨机房调用——每个机房的请求在本机房内完成闭环。上海机房的应用不能再跨机房去读写北京机房的存储，只允许读写上海本地的存储。

这意味着上海机房的存储不能再是北京机房的从库，而是也要变为主库。没错，两个机房的数据库必须都是主库，而且数据还要互相同步：

改造项	说明
数据库双主	两个机房的数据库都是主库，支持本地读写
双向数据同步	任一机房写入的数据，自动同步到另一个机房
全量数据	两个机房都拥有全量数据，支持任意切换

数据双向同步

怎么实现这种双主架构？MySQL 本身就提供了双主架构，支持双向复制。但 Redis 等数据库并没有提供这个功能，所以必须开发对应的数据同步中间件来实现双向同步。除了数据库之外，项目里用到的消息队列（Kafka、RocketMQ 等）也是有状态服务，同样需要开发双向同步的中间件。

有了数据同步中间件就能达到这样的效果：北京机房写入 order=AAAAA，上海机房写入 order=BBBBB，数据通过中间件双向同步，最终两个机房都拥有两条数据。使用中间件同步数据可以容忍专线的不稳定——专线出问题时中间件自动重试直到成功，达到数据最终一致性。

数据冲突问题

两个机房都可写，操作的不是同一条数据还好，如果修改的是同一条数据就会发生冲突。用户短时间内发起两个修改请求，都是修改同一条数据：一个请求落在北京机房修改了 order=AAAAA（还未同步到上海），另一个请求落在上海机房修改了 order=BBBBB（还未同步到北京），两个机房以谁为准？

系统发生故障并不可怕，可怕的是数据发生错误，因为修正数据的成本太高了，这都是血淋淋的教训。

解决数据冲突：路由分片

核心思想是：在最上层接入流量时就把用户区分开，部分用户固定打到北京机房，其他用户固定打到上海机房，进入某个机房后所有业务操作都在该机房内完成，从根源上避免冲突。所以需要在接入层之上部署路由层，根据规则将用户分流到不同机房。

常见的分片策略有两种：

策略一：哈希分片

最上层的路由层根据用户 userId 计算哈希值取模，从路由表中找到对应机房。例如一共 1000 个用户，用户 0700 路由到北京机房，701999 路由到上海机房，这样就避免了同一个用户修改同一条数据的情况发生。

对于未登录用户的处理：方案 A 是全部路由到固定机房；方案 B 是根据设备 ID 进行哈希取模路由。

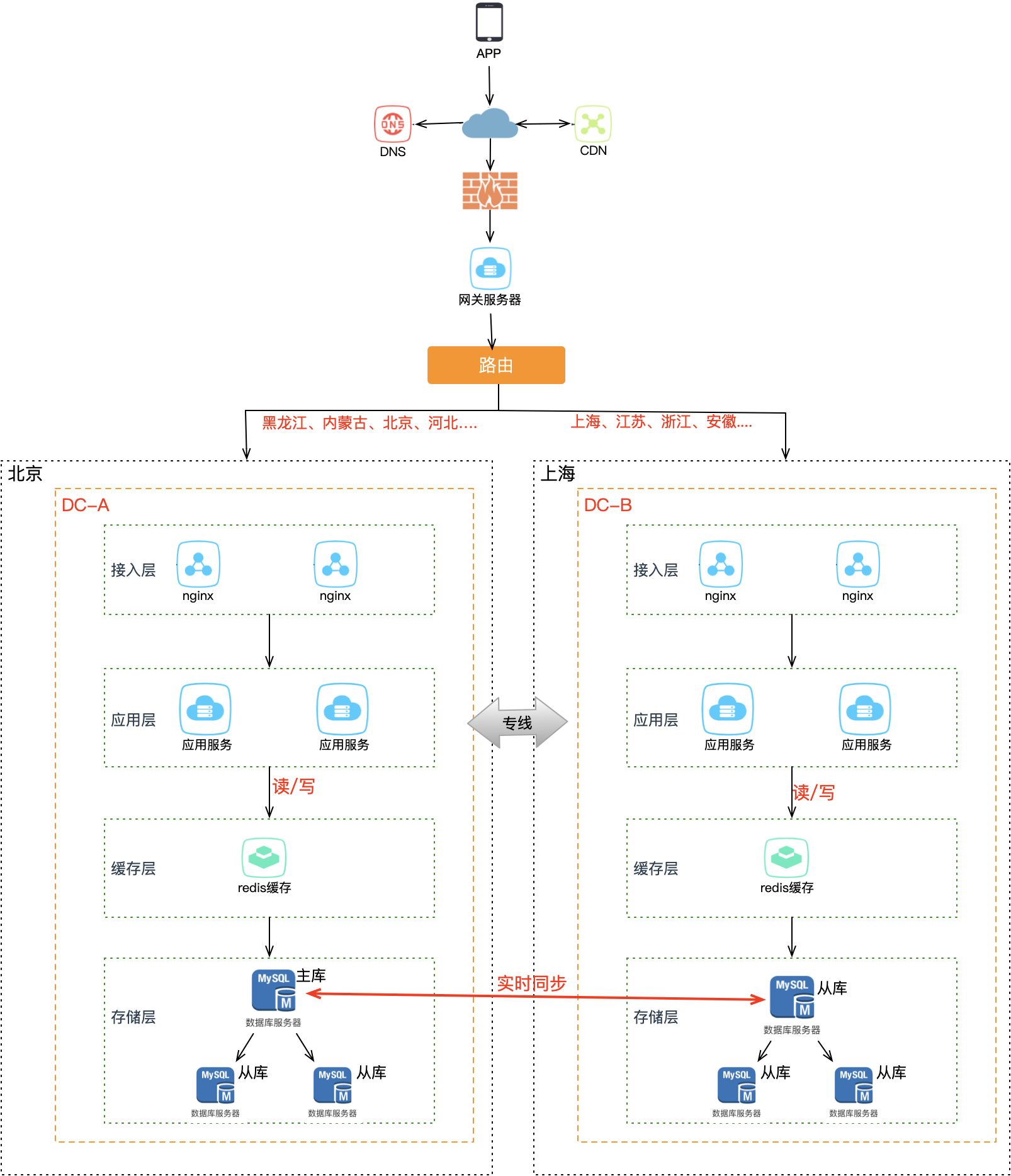

策略二：地理位置分片

非常适合与地理位置密切相关的业务（打车、外卖等）。拿外卖服务举例，商家、用户、骑手都在相同的地理范围内，天然适合按地域分片。例如北京、河北、内蒙古地区的请求打到北京机房，上海、浙江、江苏地区的请求打到上海机房。

总之分片的核心思想在于：同一个用户的相关请求只在一个机房内完成所有业务闭环，不再出现跨机房访问——在阿里内部这叫做单元化。现在两个机房都可以接收读写流量，底层存储保持双向同步，两个机房都拥有全量数据，任意机房故障时另一个可接管全部流量。进一步想，因为机房部署在异地，还可以更细化地优化路由规则，让用户访问就近的机房，系统性能也会大大提升。

全局数据的特殊处理

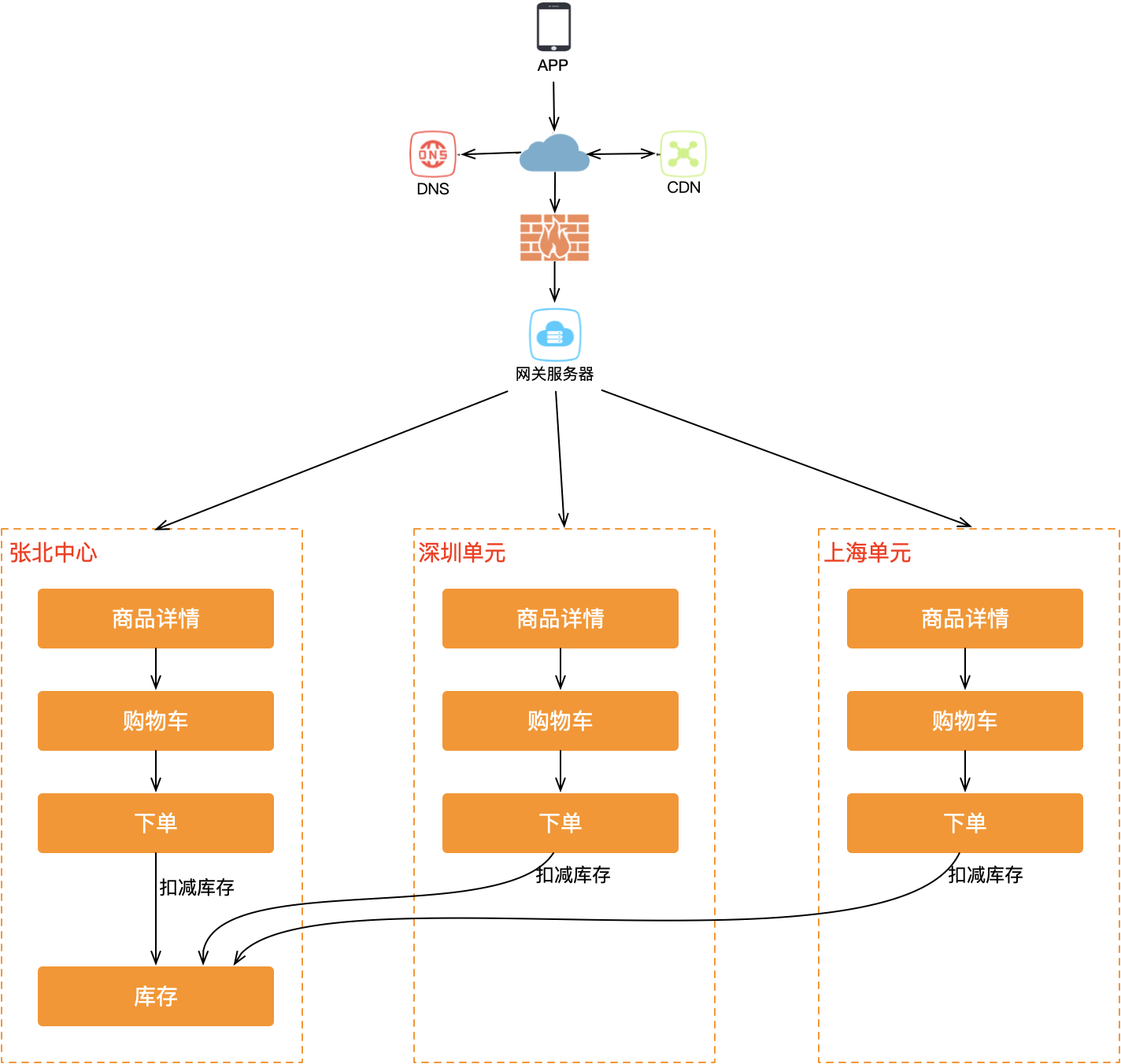

有一类数据无法做分片——全局强一致数据，典型如商品库存。这类数据只能采用"写主机房、读从机房"的方案，无法真正双活。

这意味着在交易链路中，虽然全链路都做了机房内闭环，到了库存扣减这一步又回到了中心机房，单元化闭环被打破了。至少从技术层面，库存扣减这个问题很难解决。但如果从业务角度思考呢？

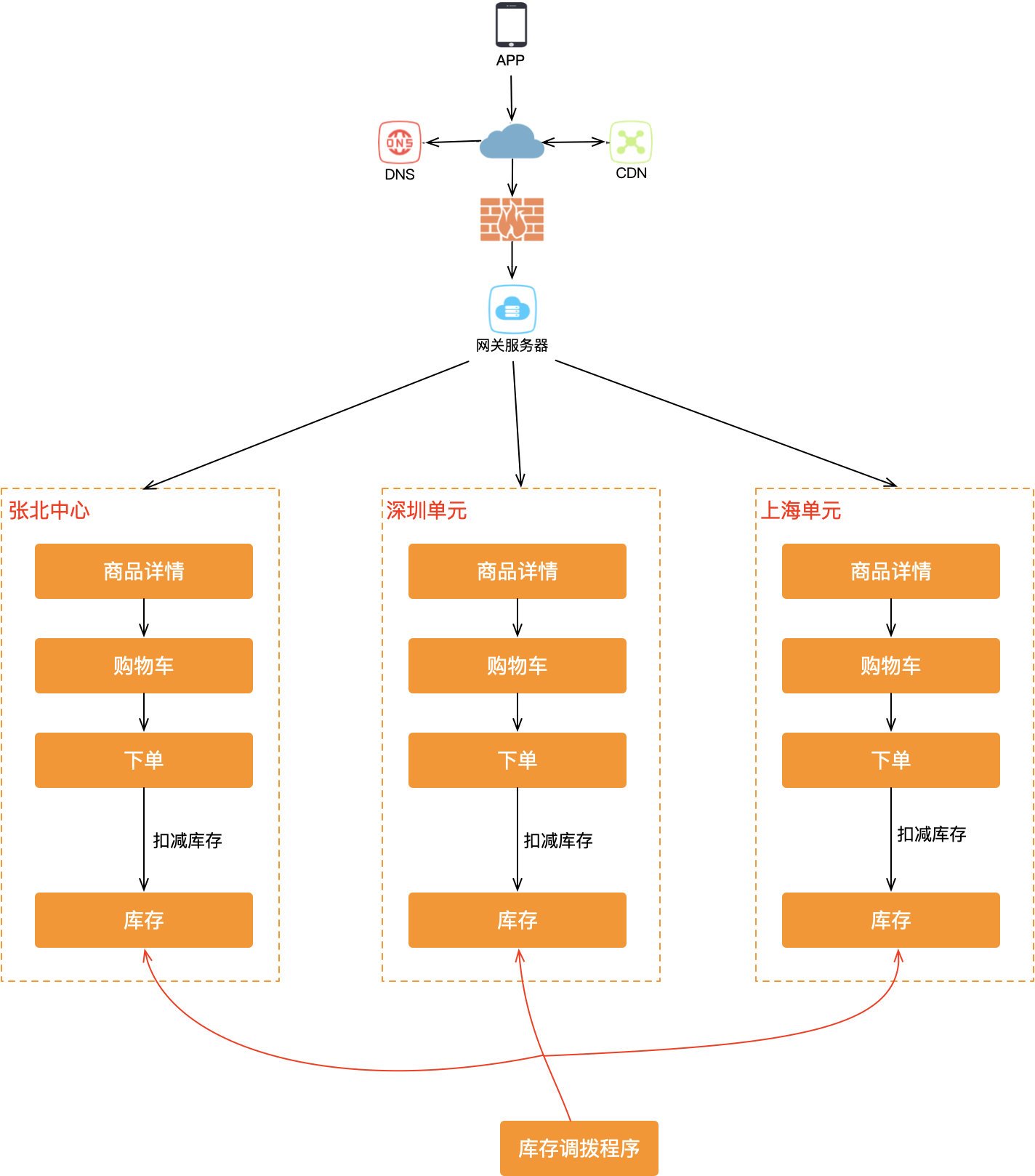

一种解决思路是库存分摊：将一个商品的库存拆分到不同机房，每个机房独立扣减本地库存，再通过库存调拨程序在机房间进行库存共享和再平衡。

场景	方案
普通交易	库存分摊 + 库存调拨程序保证机房间库存共享
秒杀场景	各机房独立扣减，无需调拨（库存本就要被快速消耗完）

路由规则、路由转发、数据同步中间件、数据校验兜底策略，不仅需要强大的中间件支撑，同时还要业务配合改造等一系列工作，没有足够的人力物力这套架构很难落地实施。

一句话总结：异地双活的核心是"机房内闭环"——通过路由分片让每个用户的请求在单个机房内完成所有业务操作，从根源上规避跨城延迟和数据冲突。

异地多活：从双活到 N 活

按照单元化的方式，每个机房可以部署在任意地区，随时扩展新机房，只需在最上层定义好分片规则。但随着机房数量增多，数据同步的复杂度急剧上升——每个机房写入数据后需要同步到所有其他机房，网状拓扑的复杂度为 O(N²)。

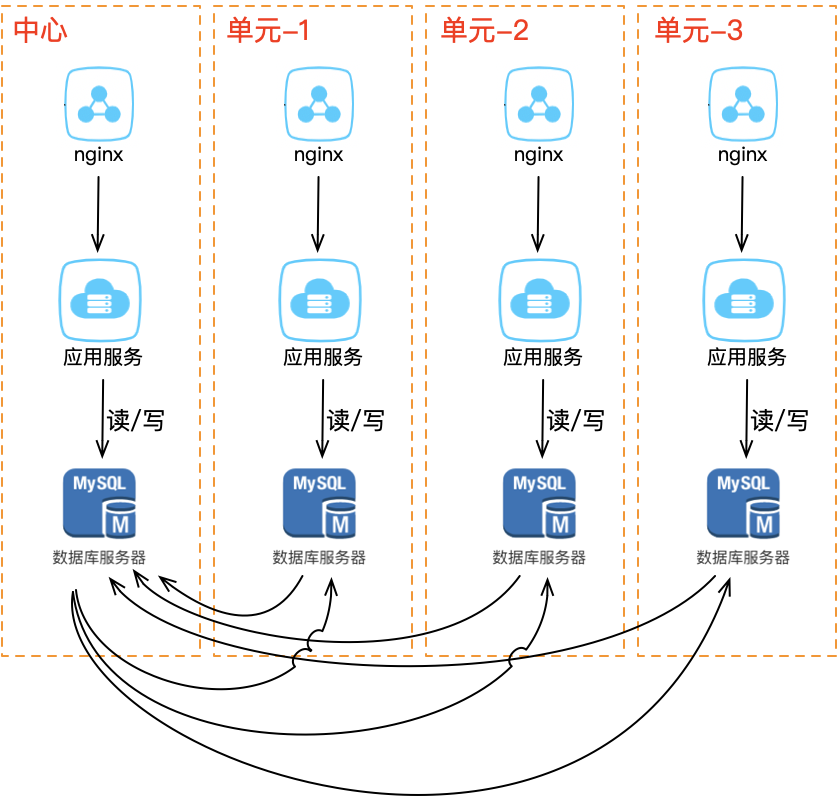

从网状到星状

业界的优化方案是将网状架构升级为星状：确立一个中心机房，所有数据同步都以中心机房为枢纽。

对比项	网状同步	星状同步
同步复杂度	O(N²)，每增一个机房所有机房都需改造	O(N)，只需同步到中心机房
扩展性	差	好，新机房只需和中心建立同步关系
中心依赖	无	中心机房稳定性要求高
容灾	任一机房可接管	中心故障时可提升任一机房为新中心

星状架构的好处在于：一个机房写入数据只需同步到中心机房，中心再同步至其他机房；不需要关心一共部署了多少机房，扩展新机房的成本极低；中心机房故障时，可将任一单元机房提升为新中心，继续服务。

至此，系统真正实现了异地多活——多个机房同时对外提供服务，任意机房故障可快速切换，系统具备极强的扩展能力。

一句话总结：星状同步将数据同步复杂度从 O(N²) 降到 O(N)，让多机房扩展真正变得可行。

阿里单元化实践

阿里在实施单元化时，根据业务特点采用了两种模式：交易单元化和导购单元化。为什么分这两种？核心原因是两者的流量模型不同，导致了不同的物理部署方案。

交易单元化 vs 导购单元化

对比维度	交易单元化	导购单元化
入口流量	入口清晰（商品详情→购物车→下单→支付）	入口分散，大促时增加各种场景和玩法
链路特征	以写为主	大部分是读，系统间调用错综复杂
数据库模式	WRITE 模式（本地读写，双向同步）	COPY 模式（中心写入，单元只读）
单元化范围	全链路必须做单元化（对用户下单有直接影响）	仅 C 端服务做单元化，商家后台中心化部署
资源成本	较高（每个单元完整部署）	较低（商家后台等只部署在中心）

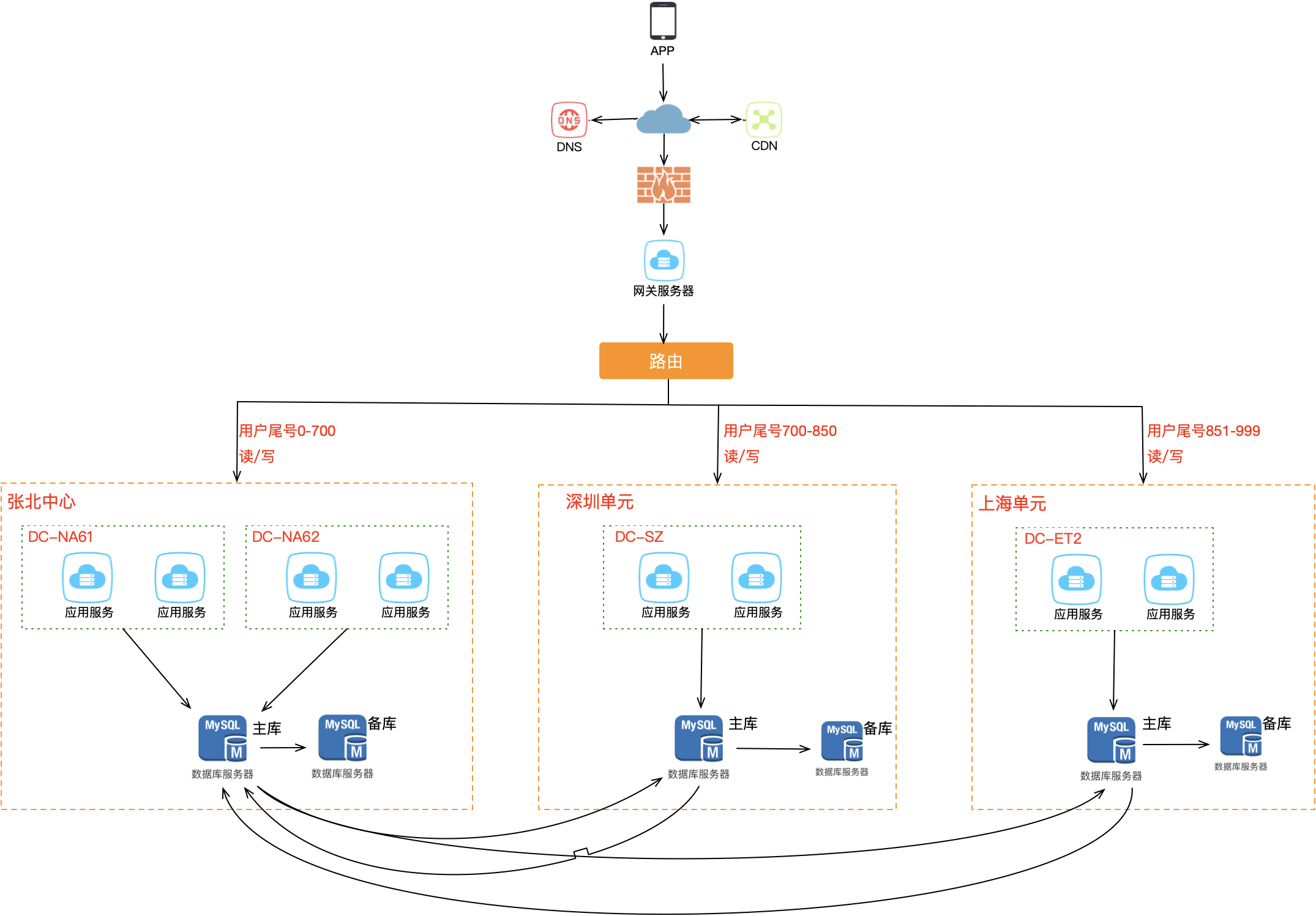

交易链路的服务正常情况下都必须做单元化，因为对用户下单有实际影响。从商品详情到购物车、下单、支付这条链路以及涉及的相关服务都需要做单元化。

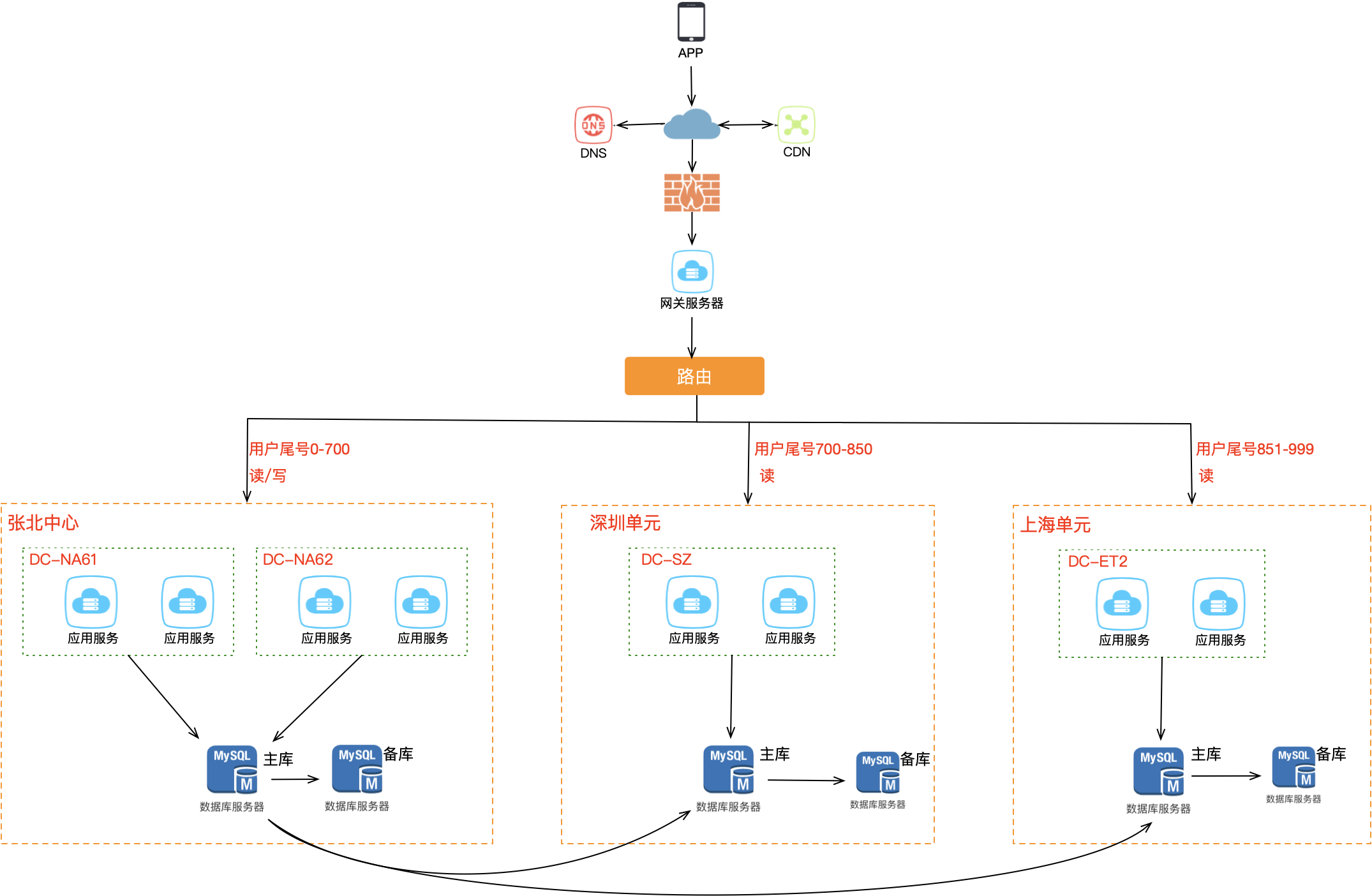

导购单元化相对特殊一些，例如一些商家后台服务没有必要做单元化，只需中心化部署即可，对于涉及 C 端的服务进行单元化部署即可。所以数据库部署采用 COPY 模式，这一点和交易链路采用 WRITE 模式不同。为什么这样做？对于商家后台来讲，可用性要求相对较低，影响商家操作可以等故障恢复后继续操作，对大盘交易影响不大。而且中心化部署能大幅节省资源成本和维护成本，也能降低开发人员的开发成本。

单元化路由透传

单元化的核心在于路由信息的全链路透传——从接入层到最底层的数据层，每一层都需要能够正确识别和传递路由参数：

层次	路由机制
接入层	浏览器发起请求时携带路由参数（cookie/header/body），接入层解析后路由到正确的应用 SLB，同时应用服务器仍然能从请求中拿到原生的路由参数
应用层	中间件从 HTTP 请求中提取路由参数保存到上下文，下一步应用可能会发起 RPC 调用或异步消息，因此路由参数还需要在 RPC 与消息层面透传
RPC 层	RPC 客户端从上下文取出路由参数，随 RPC 请求传递到远程 Provider；Provider 客户端识别出 Request 中的路由参数，也保存到调用上下文
消息层	MQ 客户端发送消息时从当前上下文获取路由参数添加到消息属性；消费消息时从消息属性中取出路由参数，保存到调用上下文
数据层	数据脏写会造成很严重的后果，必须保证数据落库到正确单元的 DB

单元协同与单元保护

在单元化演进过程中，有两个关键问题需要解决：

单元协同：某些特定业务场景需要保证数据强一致性（如库存扣减），这类服务只能在中心单元提供服务。所有对中心服务的调用都会直接路由到中心单元完成。

单元保护：系统自上而下各层都要具备纠错保护能力，保证业务按单元化规则正确流转：

保护层	纠错机制
接入层纠偏	流量进入接入层后，通过路由参数判断归属单元，非本单元流量代理到正确的目标单元，保证入口流量的正确性
RPC 纠偏	RPC Consumer 端根据请求的单元信息进行路由选址，对错误的流量服务调用会计算出正确的目标单元，跨单元调用目标单元服务，保证服务流转逻辑的一致性
数据层保护	数据库层面的最后防线，防止数据写入错误的单元

一句话总结：阿里单元化的精髓在于"分而治之"——交易链路用 WRITE 模式保证机房闭环，导购链路用 COPY 模式节省成本，全链路路由透传确保请求在正确的单元内流转。

总结

异地多活的演进，本质上是一部用冗余换可用性的发展史。整个架构演进可以浓缩为以下全景：

阶段	方案	机房数	可用性	核心特点	主要局限
1	单机架构	1	< 99%	最简单	单点故障，数据丢失
2	主从副本	1	~99.9%	数据冗余	机房级故障无法应对
3	同城灾备	2（同城）	~99.95%	机房级冗余	备用机房未经验证
4	同城双活	2（同城）	~99.99%	双机房实时服务	无法应对城市级灾难
5	两地三中心	3（两城）	~99.99%	异地数据备份	灾备机房启用慢
6	异地双活	2（异地）	~99.99%+	机房内闭环，双主同步	需要大量中间件和业务改造
7	异地多活	N（多地）	~99.999%	星状同步，任意扩展	实施复杂度高，需要强大的基础设施支撑

要想真正实现异地多活落地，还需要遵循一些原则：业务梳理、业务分级、数据分类、数据最终一致性保障、机房切换一致性保障、异常处理等等，同时相关的运维设施、监控体系也要能跟得上。并不是所有业务都需要做多活，需要根据业务重要程度分级——核心交易链路做完整单元化，非核心业务中心化部署节省成本。路由规则、路由转发、数据同步中间件、数据校验兜底策略，没有足够的人力物力这套架构很难落地实施。

好的架构不是一步到位的，而是随着业务体量的增长逐步演进的。理解每一步演进背后的驱动力和技术挑战，比直接套用某个方案更加重要。
